在嵌入式系统开发中，电路设计的质量直接决定了产品的稳定性、功耗表现以及量产良率。作为一家深耕电子技术与计算机软硬件领域的科技公司，北京穹源科技的技术团队在多年项目实践中发现，许多开发者往往在原理层面看似无误，却在信号完整性、电源噪声等细节上反复踩坑。今天，我们结合真实案例，聊聊那些容易被忽视的常见问题与优化策略。

信号反射与阻抗匹配：高频设计的第一道坎

当信号频率超过50MHz时，PCB走线就不能再被视为理想导线。反射现象是嵌入式开发中高频电路失效的头号元凶。例如，在DDR3或高速SPI总线上，若走线阻抗与源端或负载端不匹配，信号过冲幅度可能超过20%，直接导致数据锁存错误。我们的实测数据显示，在100MHz时钟线上，未做端接匹配的反射噪声峰值可达1.2V，而通过电路设计中引入串联33Ω电阻后，该值被抑制在0.3V以内。

实操中，建议优先采用源端串联匹配方案，电阻值一般取15-33Ω，具体需结合驱动器的输出阻抗计算。对于差分信号（如USB、LVDS），则推荐使用100Ω差分阻抗控制，并确保等长布线误差控制在±5mil以内。

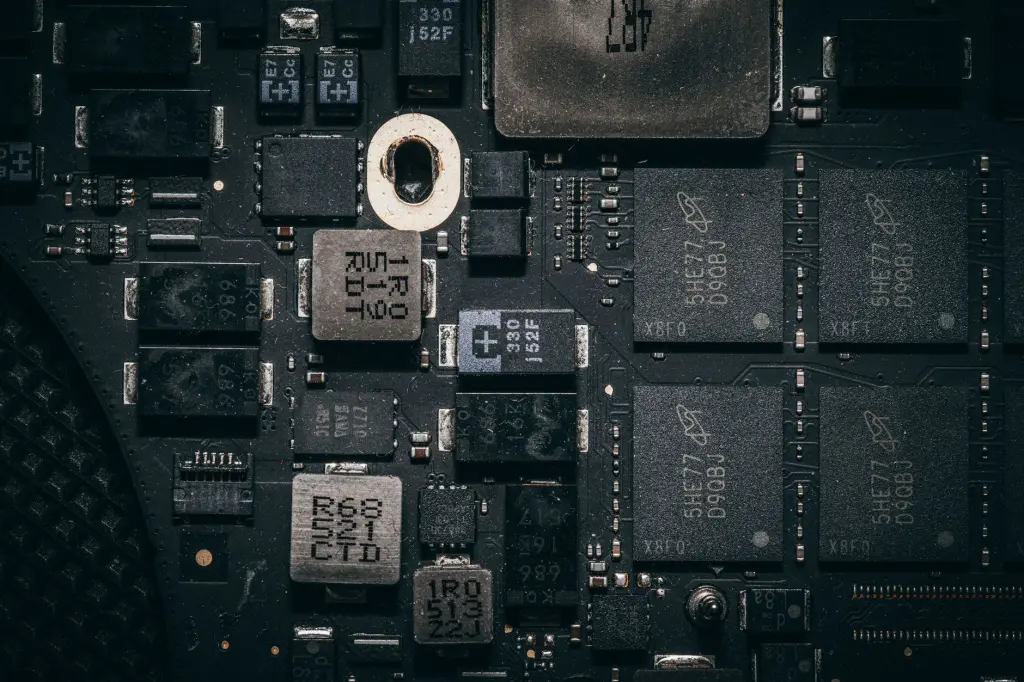

电源去耦的“两宗罪”：电容选择与布局误区

很多工程师习惯用“越大越好”的思路选去耦电容，但这反而会引入低频谐振。我们的经验是：0.1μF+10μF+100μF的组合并非万能。在实际测试中，针对ARM Cortex-M7内核供电，采用1nF+100nF+4.7μF的级联方案，在1MHz-100MHz频段内的电源阻抗比传统组合降低了约40%。布局时，务必遵循“小电容靠近管脚，大电容靠近板边”的原则，且电容的回路面积要尽可能小——每增加1mm²的回路面积，等效串联电感（ESL）大约会上升1nH。

• 高频电容（如1nF、100nF）：紧贴IC电源引脚放置，间距不超过2mm
• 中低频电容（如10μF、100μF）：分散布局在电源入口与负载群之间
• 电解电容：用于低频储能，避免与高频电容共用同一过孔

接地设计：单点接地还是多点接地？

在混合信号嵌入式系统中，地环路是引入噪声的常见路径。针对低频模拟电路（<10MHz），建议采用单点接地，将模拟地、数字地通过0Ω电阻或磁珠在电源入口处汇合。而高频数字电路（>10MHz）则需使用多点接地，通过完整的地平面降低阻抗。我们曾在某传感器采集板中，将分割的模拟/数字地改为完整地平面加小岛分隔，ADC的ENOB（有效位数）从11.2bit提升至12.6bit。

1. 避免地平面开槽：关键信号线下方必须保持完整地平面
2. 使用地过孔阵列：在IC焊盘周围布置3-5个接地过孔，降低回路电感
3. 模拟/数字分区不分割：保持地平面连续，仅用物理沟槽隔离敏感区域

最后分享一个实用技巧：在嵌入式开发的早期阶段，利用仿真工具（如HyperLynx或Sigrity）对关键信号进行预分析，能节省大量调试时间。比如，我们曾通过仿真发现某款LPDDR4的时钟线因过孔残桩过长导致眼图闭合，调整过孔背钻深度后，眼图张度恢复至95%。电子技术的进步永远在细节之中，北京穹源科技愿与各位同行持续探讨，用扎实的电路设计功底，为每一款嵌入式产品保驾护航。
